CIP-мойка: как устроена система безразборной мойки на производстве

CIP-мойка (Cleaning in Place — безразборная мойка) — стандарт гигиены на любом современном пищевом производстве. Она позволяет мыть танки, трубопроводы и оборудование изнутри без разборки, по заданной программе и с документированным результатом. Разберём, как устроена система CIP, из чего она состоит и почему её нельзя смонтировать «на коленке».

Компания Fortune of Steel проектирует и монтирует станции и линии CIP из пищевой нержавейки для молочных, пивоваренных и перерабатывающих производств Казахстана.

Что такое CIP-мойка и зачем она нужна

CIP — это автоматизированная мойка оборудования без его разборки. Моющие и дезинфицирующие растворы циркулируют по тому же контуру, где идёт продукт, удаляя остатки, биоплёнку и микроорганизмы. Это критично для пищевой безопасности (ХАССП) и стабильного качества продукта.

• экономия времени — мойка идёт без демонтажа узлов;
• повторяемость — программа моет одинаково каждый раз;
• безопасность персонала — нет контакта с горячей щёлочью и кислотой;
• документируемость — параметры мойки фиксируются для аудита ХАССП.

Из чего состоит система CIP

Типовая CIP-станция — это набор узлов из нержавейки AISI 304/316, объединённых трубопроводами и автоматикой:

Танки моющих растворов

Отдельные ёмкости под щёлочь, кислоту, дезинфектант и воду. Часто с подогревом и контролем уровня. Их монтаж и обвязку мы выполняем в рамках монтажа площадок и ёмкостного оборудования.

Контуры Supply и Return

Линия подачи (Supply) гонит раствор к оборудованию, линия возврата (Return) забирает его обратно. Это сердце системы — здесь важна правильная разуклонка и отсутствие застойных зон.

Насосные группы и теплообмен

Подающие и возвратные насосы создают нужную скорость потока (обычно 1,5–2,5 м/с), а теплообменник догревает раствор до 60–85 °C.

Автоматика и арматура

Клапаны, датчики температуры, расхода и электропроводности, контроллер с программами мойки. Управляющую электрику удобно размещать в щитах из нержавейки с защитой от влаги.

Почему нержавейка и аргонная сварка обязательны

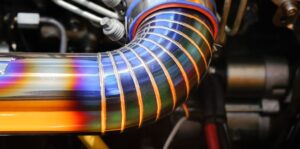

CIP-контур контактирует с горячей щёлочью и кислотой, поэтому материал и швы критичны. Танки и линии под кислотные растворы делают из AISI 316, нейтральные участки — из AISI 304. Все швы варятся аргонодуговой сваркой с поддувом и зачищаются заподлицо: любая раковина или непровар — это место скопления загрязнений и очаг коррозии.

Этапы монтажа CIP под ключ

• обследование объекта и привязка к существующим линиям;
• подбор марки стали и сортамента труб под среды;
• изготовление узлов и обвязка танков;
• монтаж трубопроводов Supply/Return с правильными уклонами;
• установка насосов, арматуры и КИП;
• пуско-наладка и отработка моечных программ.

CIP почти всегда монтируется вместе с технологическими трубопроводами и продуктовыми сервисными линиями. Для предприятий столицы мы описали процесс подробнее в статье про монтаж трубопроводов в Астане.

Часто задаваемые вопросы

Что означает аббревиатура CIP?

CIP — Cleaning in Place, безразборная мойка. Оборудование и трубопроводы моются изнутри циркуляцией растворов без демонтажа узлов, по автоматической программе.

Из какой стали делают CIP-системы?

Контуры под кислотные и солевые растворы — из AISI 316/316L, нейтральные участки — из AISI 304. Все швы варятся аргоном и зачищаются заподлицо для гигиеничности.

Какие растворы используются в CIP-мойке?

Обычно щёлочь (каустик) для удаления жиров и белков, кислота для минеральных отложений, дезинфектант и ополаскивающая вода. Каждый раствор хранится в отдельном танке.

Можно ли смонтировать CIP на действующем производстве?

Да. Мы выполняем привязку к существующим линиям и танкам, монтируем поэтапно с минимальной остановкой производства и проводим пуско-наладку моечных программ.

Какая скорость потока нужна в CIP-контуре?

Для эффективной мойки трубопроводов обычно держат скорость 1,5–2,5 м/с — этого достаточно для срыва загрязнений и биоплёнки со стенок труб.

Кто проектирует моечные программы?

Программы (время, температура, концентрация) задаёт технолог производства, а мы реализуем их в автоматике станции и отрабатываем на пуско-наладке.
